三、产品特点：

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。

3、在工地恶劣的地方，如建筑工地、 工矿的 废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。

QBK型气动隔膜泵(第三代)的用途：

化工业： 酸、碱、溶剂、悬浮物、分散体系。

石化业： 原油、稠油、油脂、泥浆、污泥等。

涂料业： 树脂、溶剂、着色剂、油漆等。

日化业： 洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。

陶瓷业： 泥浆、瓷浆、石灰浆、陶土浆。

采矿业： 煤浆、岩浆、泥浆、砂浆、****浆、润滑油

水处理： 石灰浆、软性沉淀物、污水、化学品、废水等。

食品业： 液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。

饮料业： 酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。

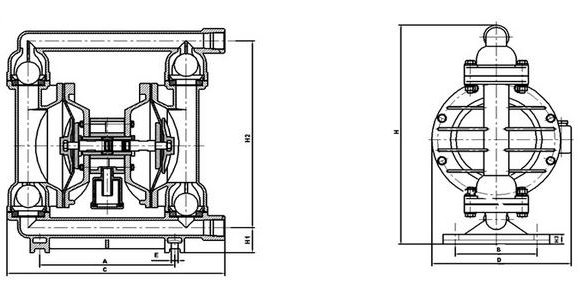

四、结构特点：

五、性能参数：

泵动原理(PUMP DYNAMICS)隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显示泵在未自吸前初次泵动之流动模式.

图1：空气 经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离 中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作 用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

图2：当受空气挤压之膜片A达到其位移极限时，空气 阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使粉末能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

图3：当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。在泵回复到原启动状态时，泵内的两个膜片各自完成了一个空气排放或粉末排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次完全的循环泵送动作而使泵达到自吸状态。

简要说明：在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气头进入配气阀后，推动两个工作腔内的隔膜，驱使联 杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀 交替地开启和关闭，从而将液体连续地吸入和排出。

a)    不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。

b)    流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

c)    扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：

d)    该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全

e)    不必用电．在易燃、易爆场所使用安全可靠；

f)     可以浸没在介质中工作：

g)    使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

h)    结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降

泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

泵吸油漆、树胶、颜料。
粘合剂和胶水、全部种类可用泵吸取。
各种瓦、瓷、砖器及陶器釉浆。油井钻好后，用泵吸沉积物及灌浆。
泵吸各种乳剂和填料。
泵吸各种污水。
用泵为油轮，驳船清仓吸取仓内污水。
啤酒花及发酵粉稀浆、糖浆、糖密。
泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
各种橡胶浆。
各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
各种剧毒、易燃、易挥发液体。
各种强酸、强碱、强腐蚀液体。
各种高温液体最高可耐150℃。
作为各种固液分离设备的前级送压装置。
