LW型直立式无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动

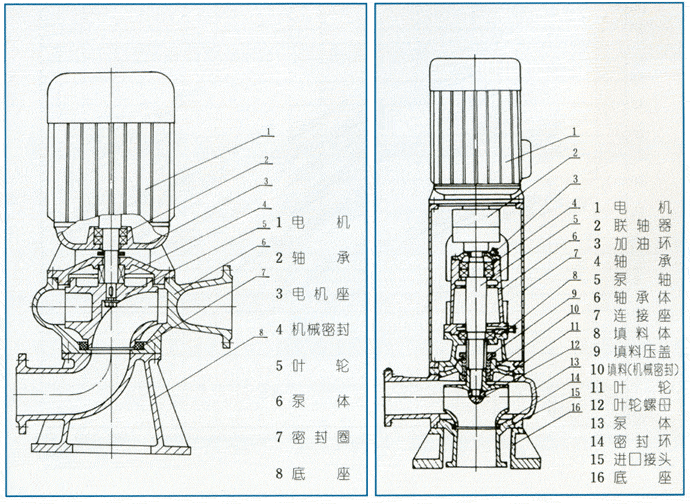

LW立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0°、90°、180°、270°，便于管路连接，二是进口轴向吸入，便于立式安装。

1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2。机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

LW立式无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

型号	口径 mm	流量 m3/h	扬程 m	功率 KW	转速 r/min	效率 %
25 LW 8-22-1.1	25	8	22	1.1	2900	38.5
32 LW 12-15-1.1	32	12	15	1.1	2900	40
40 LW 15-15-1.5	40	15	15	1.5	2900	45.1
40 LW 15-30-2.2	40	15	30	2.2	2900	48
50 LW 20-7-0.75	50	20	7	0.75	2900	54
50 LW 10-10-0.75	50	10	10	0.75	2900	56
50 LW 20-15-1.5	50	20	15	1.5	2900	55
50 LW 15-25-2.2	50	15	25	2.2	2900	56
50 LW 25-20-2.2	50	25	20	2.2	2900	56
50 LW 18-30-3	50	18	30	3	2900	58
50 LW 25-32-5.5	50	25	32	5.5	2900	53
50 LW 20-40-7.5	50	20	40	7.5	2900	55
65 LW 25-15-2.2	65	25	15	2.2	2900	52
65 LW 37-13-3	65	37	13	3	2900	55
65 LW 25-30-4	65	25	30	4	2900	58
65 LW 30-40-7.5	65	30	40	7.5	2900	56
65 LW 35-50-11	65	35	50	11	2900	60
65 LW 35-60-15	65	35	60	15	2900	63
80 LW 40-7-2.2	80	40	7	2.2	1450	52
80 LW 43-13-3	80	43	13	3	2900	50
80 LW 40-15-4	80	40	15	4	2900	57
80 LW 65-25-7.5	80	65	25	7.5	2900	56
100 LW 80-10-4	100	80	10	4	1450	62
100 LW 110-10-5.5	100	110	10	5.5	1450	66
100 LW 100-15-7.5	100	100	15	7.5	1450	67
100 LW 80-20-7.5	100	80	20	7.5	1450	68
100 LW 100-25-11	100	100	25	11	1450	65
100 LW 100-30-15	100	100	30	15	1450	66
100 LW100-35-18.5	100	100	35	18.5	1450	65
125 LW 100-15-11	125	100	15	11	1450	62
125 LW 130-20-15	125	130	20	15	1450	63
150 LW 145-9-7.5	150	145	9	7.5	1450	63
150 LW 180-15-15	150	180	15	15	1450	65
150 LW 180-20-18.5	150	180	20	18.5	1450	75
150 LW 180-25-22	150	180	25	22	1450	76
150 LW 130-30-22	150	130	30	22	1450	75
150 LW 180-30-30	150	180	30	30	1450	73
150 LW 200-30-37	150	200	30	37	1450	70
150 LW 160-45-37	150	160	37	37	1450	70
200 LW 300-7-11	200	300	7	11	980	73
200 LW 250-11-15	200	250	11	15	980	74
200 LW 250-15-18.5	200	250	15	18.5	1450	72
200 LW 400-10-22	200	400	10	22	1450	76
200 LW 400-13-30	200	400	13	30	1450	73
200 LW 300-15-22	200	300	15	22	1450	73
200 LW 250-22-30	200	250	22	30	1450	71
200 LW 350-25-37	200	350	25	37	1450	75
200 LW 400-30-55	200	400	30	55	1450	70

250 LW 600-9-30	250	600	9	30	980	74
250 LW 600-12-37	250	600	12	37	1450	78
250 LW 600-15-55	250	600	15	55	1450	75
250 LW 600-20-55	250	600	20	55	1450	73
300 LW 500-15-45	300	500	15	45	980	70
300 LW 800-15-55	300	800	15	55	980	73
300 LW 600-20-55	300	600	20	55	980	75
300 LW 800-20-75	300	800	20	75	980	78
300 LW 950-20-90	300	950	20	90	980	80
300 LW 1000-25-110	300	1000	25	110	980	82
350 LW 1100-10-55	350	1100	10	55	980	84.5
350 LW 1500-15-90	350	1500	15	90	980	82.5
350 LW 1200-18-90	350	1200	18	90	980	83.1
350 LW 1100-28-132	350	1100	28	132	740	83.2
350 LW 1000-36-160	350	1000	36	160	740	78.5
400 LW 2000-15-132	400	2000	15	132	740	85.5
400 LW 1700-22-160	400	1700	22	160	740	82.1
400 LW 1500-26-160	400	1500	26	160	740	83.5
400 LW 1700-30-200	400	1700	30	200	740	83.5
400 LW 1800-32-250	400	1800	32	250	740	82.1
500 LW 2500-10-110	500	2500	10	110	740	82
500 LW 2600-15-160	500	2600	15	160	740	83
500 LW 2400-22-220	500	2400	22	220	740	84
500 LW 2600-24-250	500	2600	24	250	740	82

LW型直立式无堵塞排污泵|常见故障排除方法

故障现象	原因分析	排除方法
流量不足或不出水	1、叶轮旋转错误 2、阀门是否打开和完好 3、管道叶轮被堵 4、扬程过高 5、抽送介质密度较大 6、密封圈损坏	1、调整叶轮旋转方向 2、检查、维修、排除 3、清理杂物 4、改泵或降低扬程 5、用水冲稀降低浓度 6、更换
运行不稳定	1、叶轮不平衡 2、轴承损坏	1、送制造厂调换或校正 2、更换
泵不能启动	1、缺相 2、叶轮卡住 3、定子绕组烧坏	1、检查电器及线路，进行修复 2、排除杂物 3、修理、更换绕组
电流过大	1、工作电压低 2、管道、叶轮受阻 3、抽送液体的高度或粘度较高使 4、使用扬程过低	1、调整工作电压 2、清理管道、叶轮堵物 3、改变密度或粘度 4、减少流量，提高扬程
压力不足	1、机械密封损坏或泄露 2、电缆线破损	1、更换 2、更换
