CQB-F型衬氟磁力泵
应用领域：
食品、制药、日化、化工、建筑等。
获取技术支持及详细说明书：
Q Q：1972225598
MAIL：soqocn@sohu.com
电 话：021-62882166
全国免费电话：
400-000-3927
- 产品介绍
- 产品原理
- 产品特点
- 应用领域
- 技术参数
- 安装尺寸

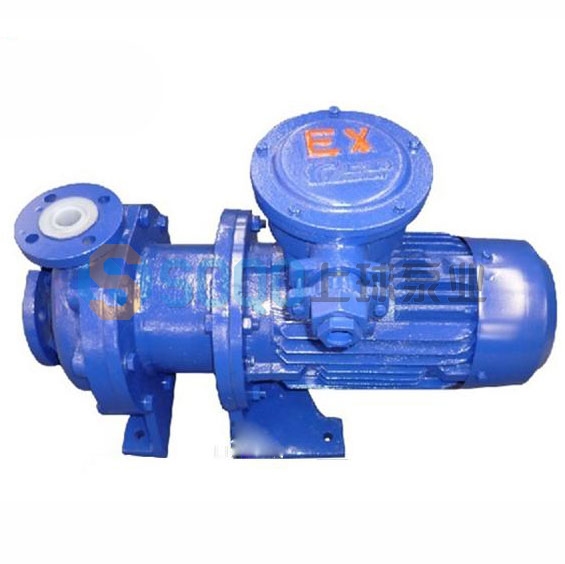

CQB-F衬氟塑料F46衬磁力泵是新开发的大功率高扬程磁力驱动泵,泵外型及安装尺寸均按ISO国际标准设计制造，电机为直联式由中间支架支撑，结构紧凑、拆卸方便、性能范围:Q=1--120m3/h H=17--60m，泵均采用高性能磁性材料"钕铁硼"做内外磁体，隔离套采用进口非金属材料，大大降低了磁涡流损耗，可输送高浓度，密度大于1.84t/m3的强腐蚀介质。液体过流部件采用钢衬氟塑料F46高温烧结模压而成，因泵体是钢衬结构所能承受管道的重压与机械性冲击，而又能耐所有强酸、强碱的腐蚀，并采用磁力驱动结构，杜绝了滴漏，绝不污染使用场地，特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质，在很多项目上替代了进口的同类磁力泵。
该泵驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。取消了轴封、利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部件采用氟塑料制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成，其主要特点是利用磁力偶合器传递动力，完全无泄露，当电动机带动磁力偶合器和外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离室内，没有动密封因而完全无泄露。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐蚀材料。
CQB-F型衬氟磁力泵是全国联合设计组开发的新型完全无泄露耐腐蚀泵，其技术经济指标与国外同类产品的水平相当。
|
1 |
泵壳 |
2 |
泵壳衬里 |
3 |
动环 |
4 |
静环 |
5 |
密封圈 |
|
6 |
叶轮 |
7 |
内磁钢总成 |
8 |
隔离套 |
9 |
外磁钢总成 |
10 |
联接架 |
|
11 |
轴承 |
12 |
止推轴承 |
13 |
轴 |
14 |
电机 |
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
|
化学工业 |
碳酸钠化工业（盐酸、次氟酸、二次化学品的生产）；氟化物、化学肥料的生产；气体吸收塔反应液体循环；油脂提炼（硫酸）；废酸类的回收及再生系统；化工厂和运输车辆间的强酸类输送。 |
|
剂业 |
半导体用的发光化学物（EL）、农药、医药、水处理化学剂的生产 |
|
电镀业 |
循环过滤各类电镀液。 |
|
照片业 |
即现照相系统；X-光片、黑白、彩色、立体照片的冲晒。 |
|
电器用具业 |
电解质电容器的生产（铝膜的浸蚀）；干电池和蓄电池制造过程中输送电解液；
电路板的蚀刻；半导体生产过程中输送高纯度化学液。 |
|
金属工业 |
氧化铝膜处理设备；线材拉伸、钢铁轧制中除油及酸洗；
车辆喷漆前除油及酸洗处理；氧化钛、稀土元素的生产等。 |
|
矿业 |
金属熔炼（输送及循环电解液）；废液的洗涤处理。 |
|
食品工业 |
葡萄糖酸的生产（盐酸）；食油的提炼（硫酸）；罐装水果工业（盐酸）。 |
|
医疗 |
人造肾脏、心肺、超声波清洗机及各种医疗设备。 |
|
水处理 |
清洗离子交换树脂；纯水生产设备；海水淡化设备。 |
|
污染控制 |
添加污水处理化学药剂到药液缸；收集及输送废液；
废气吸收设备（除臭装置，排放废气前脱硫）。 |
|
其它 |
应用在银回收、晶片制造、实验工厂、制冷机、饮品机、生活锅炉、热交换器、太阳能系统、漂染、激光系统等领域及喷水池、鱼池、观赏鱼缸循环使用。 |
|
型 号 |
口径(mm) |
流量
(m3/h) |
扬程
(m) |
汽蚀余量
(NPSH)
(m) |
功率
(kw) |
转速
(r/min) |
效率
(%) |
电压
(v) |
|
进口 |
出口 |
|
CQB15-10-85F |
15 |
10 |
1.8 |
8 |
6 |
0.12 |
2800 |
15 |
220/380 |
|
CQB20-15-105F |
20 |
15 |
3 |
12 |
6 |
0.37 |
2800 |
19 |
220/380 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5 |
0.75 |
2900 |
26 |
220/380 |
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6 |
0.75 |
2900 |
35 |
220/380 |
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5 |
1.5 |
2900 |
29 |
380 |
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
3.5 |
2.2 |
2900 |
41 |
380 |
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
39 |
380 |
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
4 |
3 |
2900 |
47 |
380 |
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
4 |
5.5 |
2900 |
46 |
380 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
4 |
7.5 |
2900 |
54 |
380 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
4 |
11 |
2900 |
52 |
380 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
4 |
11 |
2900 |
55 |
380 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
4 |
18.5 |
2900 |
56 |
380 |
注:表中型号从CQB20-14-100F到CQB100-80-160F均可配防爆电机。
CQB-F型衬氟磁力泵故障原因分析及排除方法
|
故障现象 |
原 因 分 析 |
排 除 方 法 |
|
泵不出水 |
1、 水泵反转 |
1、 调整电机旋转方向 |
|
2、 进水管漏气 |
2、 杜绝漏气 |
|
3、 泵腔储水不足 |
3、 增加储水量 |
|
4、 电压太高、启动时联轴器打滑 |
4、 调整电压 |
|
5、 吸程太高 |
5、 降低泵安装位置 |
|
6、 阀门没有打开 |
6、 校正或改变阀门 |
|
流量不足 |
1、 吸入管径太小或堵塞 |
1、 调换或清洗进水管 |
|
2、 叶轮流道阻塞 |
2、 清洗叶轮 |
|
3、 扬程过高 |
3、 开大出水阀 |
|
4、 转速不够 |
4、 恢复额定转速 |
|
扬程过低 |
1、 流量过大 |
1、 关小出水阀 |
|
2、 转速太低 |
2、 恢复额定转速 |
|
澡音太大 |
1、 泵轴严重磨损 |
1、 更换泵轴 |
|
2、 轴承严重磨损 |
2、 更换轴承 |
|
3、 外磁钢或内磁钢与隔离套接触 |
3、 拆除泵头重新组装 |
|
4、 密封环与叶轮研磨 |
4、 更换止推环、密封环 |
|
5、 冷却箱内滚动轴承磨损 |
5、 更换滚动轴承 |
|
漏液 |
1、 Ｏ型密封圈损坏 |
1、 更换Ｏ型密封圈 |
