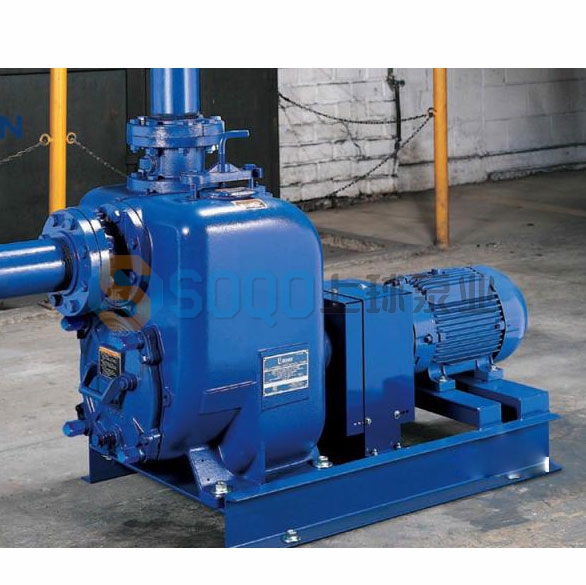

ZW型自吸式无堵塞排污泵
应用领域：
食品、制药、日化、化工、建筑等。
获取技术支持及详细说明书：
Q Q：1972225598
MAIL：soqocn@sohu.com
电 话：021-62882166
全国免费电话：
400-000-3927
- 产品介绍
- 产品原理
- 产品特点
- 应用领域
- 技术参数
- 安装尺寸
ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠
ZW自吸泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；
ZW系列无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质
|
型号 |
流量
(m3/h) |
扬程
(M) |
电机功率
(kw) |
转速
(r/min) |
效率
(%) |
(NPSH)必需蚀余量
(M) |
|
ZW25-8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2 |
|
ZW32-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
|
ZW40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
|
ZW50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW50-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
|
ZW50-18-22 |
18 |
22 |
3 |
2900 |
48 |
2.5 |
|
ZW50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
|
ZW65-30-18 |
30 |
18 |
4 |
2900 |
45 |
2.5 |
|
ZW65-20-30 |
20 |
30 |
5.5 |
2900 |
45 |
2.5 |
|
ZW65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3 |
|
ZW80-40-16 |
40 |
16 |
4 |
1450 |
50 |
3 |
|
ZW80-65-25 |
65 |
25 |
7.5 |
2900 |
50 |
3 |
|
ZW80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3 |
|
ZW80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3 |
|
ZW80-80-45 |
80 |
45 |
22 |
2900 |
55 |
3 |
|
ZW100-80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4 |
|
ZW100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4 |
|
ZW100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4 |
|
ZW100-100-30 |
100 |
30 |
22 |
2900 |
53 |
4 |
|
ZW100-80-45 |
80 |
45 |
30 |
2900 |
55 |
4 |
|
ZW100-80-60 |
80 |
60 |
37 |
290 |
53 |
4 |
|
ZW100-80-80 |
80 |
80 |
45 |
2900 |
50 |
4 |
|
ZW125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
|
ZW150-200-15 |
200 |
15 |
15 |
1450 |
60 |
5 |
|
ZW150-200-20 |
200 |
20 |
22 |
1450 |
60 |
5 |
|
ZW150-200-28 |
200 |
28 |
30 |
1450 |
65 |
5 |
|
ZW150-400-25 |
400 |
25 |
55 |
1450 |
45 |
5 |
|
ZW150-180-40 |
180 |
40 |
55 |
1450 |
65 |
5 |
|
ZW200-280-12 |
280 |
12 |
22 |
1450 |
62 |
5 |
|
ZW200-300-18 |
300 |
18 |
37 |
1450 |
59 |
5 |
|
ZW200-300-25 |
300 |
25 |
45 |
1450 |
55 |
5 |
|
ZW200-280-28 |
280 |
28 |
55 |
1450 |
61 |
5 |
ZW型自吸排污泵故障排除：
|
故 障 |
产 生 原 因 |
排 除 方 法 |
|
泵不出水 |
1、 泵体储液不足
2、 吸入管路漏气
3、 转速太低
4、 泵反转
5、 吸入太高或吸入管路太长 |
1、 加足
2、 检查并排除泄漏现象
3、 调整电源电压
4、 检查纠正
5、 降低吸程和缩短管路 |
|
出水量不足 |
1、 因使用不当，吸入管路被堵塞
2、 功率不足转速太低
3、 出水阀门开度太小 |
1、 堵塞物
2、整额定转速
3、大开度 |
|
泵噪音、振动过大 |
1、 底脚不稳
2、 轴承严重磨损
3、 吸程过高
4、 流量太大 |
1、 加固
2、 更换轴承
3、 降低吸程
4、 控制流量 |
|
轴承升温过高 |
1、 轴承损坏
2、 润滑脂变质或干燥 |
1、 更换
2、 更换润滑脂 |
|
泵泄漏 |
1、 机械密封件损坏
2、 联接螺栓松动 |
1、 更换
2、 加固 |
