W型单级直连旋涡泵_多级泵_上海上球泵业有限公司

W型单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给不的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用

W型单级直连旋涡泵内液体随叶轮一起回转时产生一定的离心力，向外甩入泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。因此，液体在叶片与环形流道之间的运动迹线，对静止的泵壳来说是一种前进的螺旋线；而对于转动的叶轮来说则是一种后退的螺旋线。W型单级直连旋涡泵即因液体的这种旋涡运动而得名。如汽油、煤油、酒精等，可用作小型蒸汽锅炉补水、化工、制药、高楼供水等用途。过流部件还有不锈钢等材质可用来输送酸、碱类有腐蚀性的液体。输送介质温度为-20~+80度。从结构可分为;单级、双级、多级；直联形式等。W型单级直连旋涡泵依靠重要的优势和特点在行业中使用，在不同的方面中产生重要的趋势和发展。

W型单级直连旋涡泵靠旋转叶轮对液体的作用力，在液体运动方向上给液体以冲量来传递动能以实现输送液体的泵。旋涡泵依靠重要的能量和方式使用和输送，达到良好的输送效果，满足市场行业中的规划和性能需求，叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。在与叶片相应部位的泵壳上有一等截面的环形流道，整个流道被一个隔舌分成为吸、排两方，分别与泵的吸、排管路相联。液体能连续多次进入叶片之间获取能量，直到最后从排出口排出。旋涡泵的工作有些像多级离心泵，但旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。W型单级直连旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。在能量传递过程中，由于液体的多次撞击，能量损失较大，泵的效率较低，一般为20～50％。

W型单级直连旋涡泵只适用于要求小流量（1～40米3／时）、较高扬程（可达250米）的场合，如消防泵、飞机加油车上的汽油泵、小锅炉给水泵等。旋涡泵可以输送高挥发性和含有气体的液体，但不应用来输送粘度大于7帕·秒的较稠液体和含有固体颗粒的不洁净液体。旋涡泵的特点流量小，扬程高，具有自吸功能，可用来输送粘度小于5度E的无固体颗粒及其类似于水的液体

旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，旋涡泵常用于锅炉给不的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用

1. 型号	流量 (m3/h)	扬程 (m)	电压 v	转速 (r/min)	功率 (Kw)
4分W-1.25-80( 单级 )	1.25	80	220/380	2900	0.75
6分W-1.14-100( 单级 )	1.14	100	380	2900	1.5
1W2.4-10.5( 单级 )	2.4	105	380	2900	3
1W2.5-12( 单级 )	2.5	120	380	2900	3

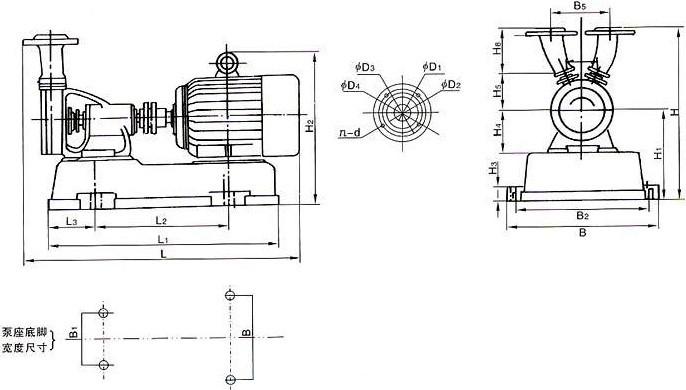

泵型号与电机型号	外型及安装尺寸
泵型号与电机型号	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	H4	H5	H6	H7	D1	D2	D3	D4	4-d	n-d
32W-30	636.5	545	325	110	102.5	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
J02-21-2	636.5	545	325	110	102.5	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
Y90L-2	636	530	307	110	102.5	60	290	260	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
32W-75	716	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
J02-32-2	716	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
Y112M-2	711	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
10W-40	723.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
J02-32-2	723.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
Y112M-2	708.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
50W-45	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
J02-41-2	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
Y132-2S	818	818	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
65W-50	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
J02-51-2	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
Y160M1-2	956	956	772	120	120	80	440	400	285	245	87	177	451	220	445	20
