LQ3A型卫生级移动式转子泵，制造标准分为食品级、化工级、日用品型、特种型等四大系列，产品的核心部件和密封装置，根据介质的不同特性，采用不同的材质和不同的密封形式，以满足各种物料的需要。

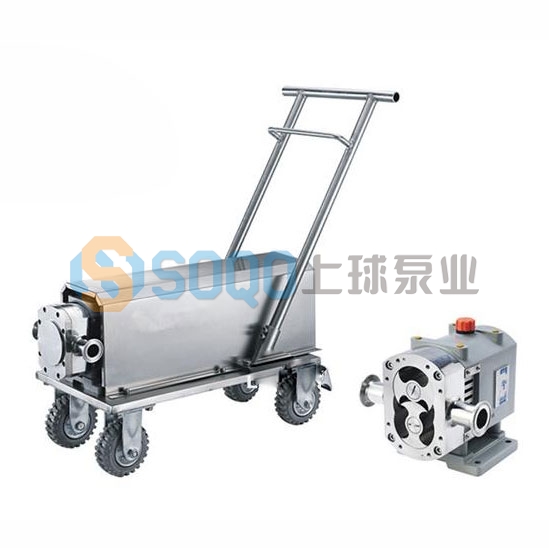

根据客户使用要求，可为车间定制移动小车，泵置于手动小车上，便于移动装卸，更有立式和卧式安装型式，为卸车、装罐、抽桶等提供便利。
进出口形式可选配卡箍快装式、法兰式、内螺纹、外螺纹、活接头
泵体可定做耐高温型，保温型，水冷却型
转子泵又称胶体泵,三叶泵,鞋底泵等。依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断地输送出。 ,
LQ3A型卫生级转子泵主要用于输送高粘度及含有颗粒且不能破坏的介质
a) 凡与介质（物料）接触部位，均采用优质不锈钢制造（材质 SUS304、AISI316L）完全符合卫生标准。
b) 适合输送各种高粘度、浓度及任何含颗粒的介质（物料）。
c) 双密封型，保证介质无泄露
d) 连续输送无脉冲，转子和转子之间绝无接触，经其输送的物料保持原有品质不变，不起任何理性反应或破坏介质本身
e) 设计新颖、安装维护简单容易，拆洗方便，保证机器内部和生产卫生清洁
长期使用少磨损，运行平稳，噪声低，效率高，使用寿命长
LQ3A型卫生级转子泵主要致力于输送高粘度或不能破损的介质如：
食 品：番茄酱、土豆泥、花生酱、酸牛奶、鲜奶油、冰淇淋、乳酪块、乳清、啤酒、麦芽汁、酵母、果汁饮料、蔬菜糊、果酱、果冻、月饼馅、面包糕点、肉糜、碎肉、食用油、糖果、巧克力等。
制 药：各型药丸糊、浸膏、乳化剂、止咳糖浆、膏状药剂、生物制品、鱼肝油、花粉、蜂皇浆等。
日 化：洗发液、洗手液、牙膏、化妆品、肥皂等
化 工：脂肪、溶剂、树脂及聚合物、油漆、颜料、染料、涂料、润滑油、润滑脂、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、炸药、玻璃钢、皮革等。
建 筑：各种涂料。包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工业：塑料工业、纺织工业、造纸工业、煤炭浮选剂、纳米材料、生物化工等行业。
|
产品型号 |
每百转排量 |
建议调速范围 |
对应流量 |
电机功率 |
进、出口管径 |
|
（L） |
(rpm) |
（L/H） |
（Kw） |
（mm） |
|
LQ3A-3 |
3 |
200-500 |
300-800 |
0.55 |
Ø25×1.5 |
|
LQ3A-6 |
6 |
200-400 |
650-1600 |
0.75 |
Ø25×1.5 |
|
LQ3A-8 |
8 |
850-2160 |
1.5 |
Ø25×1.5 |
|
LQ3A-12 |
12 |
1300-3200 |
2.2 |
Ø38×1.5 |
|
LQ3A-20 |
20 |
2100-5400 |
3 |
Ø38×1.5 |
|
LQ3A-30 |
30 |
3200-6400 |
4 |
Ø42×1.5 |
|
LQ3A-36 |
36 |
3800-7600 |
4 |
Ø42×1.5 |
|
LQ3A-52 |
52 |
5600-11000 |
5.5 |
Ø51×1.5 |
|
LQ3A-66 |
66 |
7100-14000 |
7.5 |
Ø63.5×2 |
|
LQ3A-78 |
78 |
9000-18000 |
7.5 |
Ø63.5×2 |
|
LQ3A-100 |
100 |
1100-22000 |
11 |
Ø76×2 |
|
LQ3A-135 |
135 |
15000-30000 |
15 |
Ø89×2 |
|
LQ3A-160 |
160 |
17000-35000 |
18.5 |
Ø89×2 |
|
LQ3A-200 |
200 |
20000-43000 |
22 |
Ø100×2 |
|
产品型号 |
R |
L |
H |
H 1 |
W |
W 1 |
|
LQ3A-6 |
Ø50.5 |
780 |
390 |
170 |
190 |
240 |
|
LQ3A-8 |
Ø50.5 |
850 |
400 |
170 |
190 |
280 |
|
LQ3A-12 |
Ø50.5 |
980 |
450 |
185 |
220 |
330 |
|
LQ3A-20 |
Ø50.5 |
1000 |
450 |
190 |
250 |
330 |
|
LQ3A-30 |
Ø63.5 |
1050 |
480 |
220 |
270 |
350 |
|
LQ3A-36 |
Ø63.5 |
1100 |
490 |
220 |
270 |
360 |
|
LQ3A-52 |
Ø77.5 |
1250 |
580 |
260 |
270 |
480 |
|
LQ3A-66 |
Ø77.5 |
1250 |
600 |
260 |
270 |
480 |
|
LQ3A-78 |
Ø77.5 |
1270 |
600 |
295 |
370 |
480 |
|
LQ3A-100 |
Ø91 |
1320 |
670 |
295 |
370 |
480 |
|
LQ3A-135 |
Ø106 |
1500 |
670 |
295 |
370 |
480 |
|
LQ3A-160 |
Ø106 |
1600 |
700 |
310 |
380 |
500 |
|
LQ3A-200 |
Ø119 |
1650 |
700 |
310 |
380 |
500 |
注：
本表中标的单位为mm，表内接口尺寸是按常采用卡箍快装式连接端头直径尺寸为准（接口的选择，亦可采用螺纹、快装、法兰等接口形式，具体进出口尺寸请直接联系销 售客服）。
本产品可根据用户的特殊要求或说明进行特别制造。
产品在不影响基本结构及性能的改进时，恕不另行通知。
